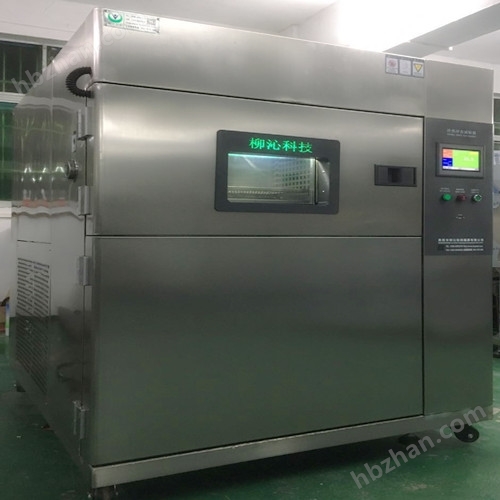

冷热循环冲击试验箱

简要描述：冷热循环冲击试验箱是根据用户要求，参照GJB150.5、GJB360.7、GJB367.2温度冲击试验相应技术条件制造。主要用来测试材料结构或复合材料，在瞬间下经高温和低温的连续环境下所能承受的程度，借以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害，适用的对象包括金属、塑胶、橡胶、电子…等材料，可作为其产品改进的依据或参考。

产品型号：LQ-TS
厂商性质：生产厂家
更新时间：2024-11-12
访问量：714

在线咨询联系我们

详情介绍

冷热循环冲击试验箱 是根据用户要求，参照 GJB150.5、GJB360.7、GJB367.2温度冲击试验相应技术条件制造。主要用来测试材料结构或复合材料，在瞬间下经高温和极低温的连续环境下所能承受的程度，借以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害，适用的对象包括金属、塑胶、橡胶、电子…等材料，可作为其产品改进的依据或参考。

试验箱 特点：

1、采用七尺寸超大彩色触控LCD中/英文微电脑温度控制器。

2、无纸式记录功能，具实时显示温度冲击试验变化之曲线图及记录双重功能。

3、冷热冲击机构移动时间在10秒内，可符合MIL，LEC，JIS等规范。

4、冷热冲击温度恢复时间在5分钟内，可符合相关试验规范。

5、采用美国杜邦的环保冷媒，复叠式超低温冷冻系统设计，降温快、效率高。

6、二箱移动式冷热冲击，安全的气压驱动测试物上下来回冲击。

7、冷热冲击机构移动时间在10秒内，可符合MIL，LEC，JIS等规范。

8、冷热冲击温度恢复时间在5分钟内，可符合相关试验规范。

9、采用HFC环保冷媒，二元超低温冷冻系统设计，降温快、效率高。

试验箱尺寸大小可选择：

容积 27升对应的：宽30x高30x深30cm；

容积50升对应的：宽35x高35x深40cm；

容积80升对应的：宽50x高40x深40cm；

容积150升对应的：宽60x高50x深50cm；

容积250升对应的：宽70x高60x深60cm；

温度范围：

A:-40℃~150℃；

B:-50℃~150℃；

C:-60℃~150℃

技术参数举例：

一、产品名称	冷热循环冲击试验箱
1.1型号 1.2设备容积 1.3内箱尺寸约 1.4外型尺寸约	LQ-2TS-80B 80L W400 xH500xD400mm W1400 xH1950xD1850mm 以实际尺寸为准
二、参数性能
2.1使用环境条件		环境温度为+28℃、相对湿度≤85%、试验箱内无试样条件下
2.3温度使用范围		-55℃～+150℃
2.4蓄热温度范围		RT～+165℃
2.5蓄冷温度范围		RT～-70℃
2.6蓄热升温时间		+20℃→ +165℃≤40分钟
2.7蓄冷降温时间		+20℃ → -70℃≤约90min
2.8温度波动度		温度≤±0.5℃（温度波动度为中心点实测高温度和低温度之差的一半）
2.9温度均匀度		≤±2℃温度均匀度为每次测试中实测高和低温度之差的算术平均值）
2.10控制精度		温度：≤±0.2℃（指控制器设定值和控制器实测值之差）
2.11温度解析精度		0.01℃ (即是温度范围可以解析精确到小数点后面的两位数）
2.12温度转换时间		10秒种内完成
2.13温度恢复时间		≤5min
2.14满足试验标准		GJB150.5-86温度冲击试验Test of temperature shock GJB360.7-87温度冲击试验Test of temperature shock GJB367.2-87温度冲击试验Test of temperature shock GB/T2423.1-2008低温试验方法Test method of low temperature test GB/T2423.2-2008高温试验方法Test method of high temperature test GB/T2423.22-2012温度变化试验Test of temperaturechange QC/T17-92、EIA364-32、IEC68-2-14等
三、结构特征
3.1保温围护结构		外箱材料：不锈钢或优质冷轧钢板高级烤漆 . 内箱材料：优质 SUS304 不锈钢，具有良好的耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度 -196 ℃～ 800 ℃）。箱体保温材料：硬质聚氨酯泡沫 + 玻璃纤维 . 保温材料：硬质聚氨酯泡沫（它的优势分别是： 1. 高效节能，填充后无缝隙，固化后粘结强固。 2. 防震抗压，固化后不开裂，不腐化，不脱落。 3. 具有超低温热传导率，耐候保温。 4. 高效绝缘，隔音，固化后防水防潮。 5.防水性能好，因为泡沫孔是封闭的，封闭率达 95% , 雨水不会从孔间渗过去。）
3.2空气调节通道		风机、加热器、蒸发器、风门、温度传感器
3.3设备标准配置		观察窗：透明电热膜中空钢化玻璃 1 套，时时监测箱内动态（位于门上）移动脚轮： 4 个，移动试验箱用。固定脚杯： 4 个（高度可调）支撑试验箱用；箱内灯（ 1 个飞利浦观察灯）；试样搁架： 1 套，共二层（配挂钩四只）承重25KG( 更大承重请下单时注明）引线孔：φ 50mm 1 个。
3.4试验箱门		单开门,由右往左开；配大型观察窗及门框备防结露电热装置
3.5控制面板		控制器显示屏、USB通讯接口、电源开关、运行指示、故障报警。
3.6机械室		制冷机组、接水盘、排水孔
3.7配电控制柜		PLC 、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关
3.8加热器		加热系统：镍铬合金电热丝式加热器加热器控制方式：无触点等周期脉冲调宽， SSR （固态继电器）
3. 9 电源线孔及排水孔		位于箱体背面
3. 10 试验箱各部分名称和功能		序号	名称	功能
		1	总电源板	包括总电源开关、试样电源控制端子、外部报警输出端子、试验结束输出端子、 RS-232通讯界面、 USB 、操作面板盖锁
		2	操作板	包括控制器、故障指示灯、超温保护设定器
		3	配电室	安装电气元器件
		4	机械室	安装制冷机组和排风机
		5	进气口	在环境温度曝露时吸进外面的空气
		6	排气口	从机械室和试验室排出热气
		7	高温室	用于储存热量
		8	低温室	用于储存冷量
		9	测试室	放置试样做试验
四、制冷系统
4.1工作方式		0℃~-40℃机型采用一级压缩，-40℃~-70℃采用二元复叠制冷方式
4.2制冷压缩机		德国比泽尔压缩机（P数及数量按功率大小匹配）
4.3蒸发器		翅片管式换热器
4.4冷凝器		气冷分离式.
4.5节流装置		膨胀阀 + 毛细管
4.6 板式热交换器		不锈钢钎焊板式换热器. （复叠式系统采用）
4.7制冷机控制方式		控制系统的控制器根据试验条件自动调节制冷机的运行工况. 蒸发压力调节阀. 压缩机回气冷却回路
4.8制冷剂		美国杜邦环保冷媒R404a/R23 （臭氧耗损指数均为0，R23为复叠式制冷系统采用）
