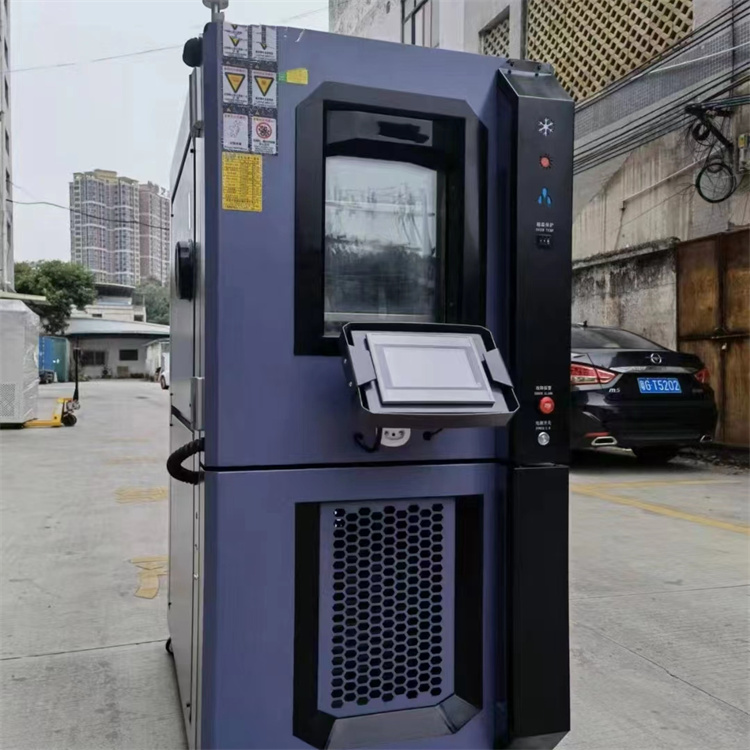

中空玻璃恒温恒湿试验箱针对-40℃机型可以采用单级制冷循环，也可以采用复叠 式制冷循环系统，但单级制冷循环是靠调小压缩机的膨胀阀开启度，减小制冷 剂流量限流来调低蒸发压力（约0.7个大气压），从而获得更低的蒸发温度的， 这样的设计是以牺牲系统的制冷量来达到的（制冷量约只有标准的0.7～0.8） ，导致制冷效率低并加大了压缩机的负载，而且易引起压缩机线圈过热，影响 了压缩机的寿命。

冷冻系统设计：获取 -20 ℃以下的低温时均采用复叠式制冷循环系统。

中空玻璃恒温恒湿试验箱获取低温而采用两级压缩复叠制冷循环的原因：

（1）单级压缩蒸气制冷循环压比的限制

单级蒸气压缩式制冷机的蒸发温度 ， 主要取决于它的冷凝压力及压缩比， 制冷剂的冷凝压力由制冷剂的类别和环境介质（如空气或水）的温度决定 ， 在 通常情况下 ， 它处于 0.7~1.8Mpa 范围内 ， 压缩比与冷凝压力和蒸发压力有关 ， 当冷 凝压力一定时 ， 随着蒸发温度的降低 ， 蒸发压力也相应下降 ， 因而使压缩比上升 ， 它将引起压缩机排气温度的升高 ， 润滑油变稀 ， 使润滑条件变坏 ， 严重时甚至会出 现结炭和拉缸现象 ； 另一方面 ， 压缩比的增大将导致压缩机的输气系数降低 ， 制冷 量减少 ， 实际压缩过程偏离等熵过程越远 ， 压缩机功耗增加 ， 制冷系数下降 ， 经济 性降低 ， 将出现以下一些影响 .。

a.任何制冷剂 ， 蒸发温度越低 ， 则蒸发压力也就越低 ， 过低的蒸发压力 ， 有时 可能造成压缩机难以吸气 ， 或者使外界的空气进入制冷系统 。

b.当蒸发温度过低时 ， 某些常用制冷剂已达凝固温度 ， 无法实现制冷剂的流 动 ， 循环 .。

c.蒸发压力降低,制冷剂的比体积增大 ， 制冷剂的质量流量减少 ， 制冷量大大 下降 ， 为了获得所需制冷量 ， 必须增大吸气容积 ， 使压缩机体积过于庞大 。

（2）制冷剂热物理特性的限制

中空玻璃恒温恒湿试验箱中单级制冷循环基本上采用的中温制冷剂是 R404A，在一个大气压下其蒸发温度是-46.5℃（R22/-40.7℃），但空气冷却式 冷凝器传热温差通常取10℃左右（在强制送风散热循环下，蒸发器和内箱的温 差），就是说箱内只能制取-36.5℃的低温，当然，通过调低压缩机的蒸发压力 ，可以将R404A制冷剂的蒸发温度降低到-50℃ ； 所以要获取 -50 ℃及以下的 低温时必须采用中温制冷剂与低温制冷剂复叠式的制冷循环，制取-50℃～-80 ℃的低温，低温制冷剂一般选用R23它在一个大气压下的蒸发温度是-81.7℃。

（3）压缩机线圈散热的限制

单级压缩机工作时，在做-35℃左右，因为压缩机的线圈是旋空在压缩机中 间的，这就产生一个问题，-35℃时，压缩机的低压是为负数值，也就是产生了 一个真空度，这样线圈的顶端热量就没有办法散去，这样就压缩机表面是十分 凉，可是实际上内部，他的温度是很高的，（因为真空是较 好的 隔热介质）!

在了解完中空玻璃恒温恒湿试验箱的制冷循环技术之后，在接下来，QY千亿国际科技 还会高低温试验箱，冷热冲击试验箱等环境试验设备的相关技术进行 一一展示，让客户掌握各项技术要领。
